DMX y control de luces
No necesitas empezar por DMX. Esta guía te muestra los 6 niveles de control, desde el más simple hasta el estándar profesional.
Guía progresiva
6 niveles de control
Automático
La luz cambia de color y movimiento sola, sin control externo. El punto de partida más simple.
Activación por sonido
Un micrófono integrado hace que la luz reaccione al ritmo de la música.
Control remoto
Un control infrarrojo o de radiofrecuencia permite elegir color, velocidad y modo manualmente.
Aplicación móvil
Controla las luces desde el celular vía Bluetooth o WiFi, a veces sincronizando varios equipos.
Maestro / esclavo
Un equipo 'maestro' controla a otros ('esclavos') conectados en cadena, sin necesitar consola DMX.
DMX
Control profesional canal por canal, desde una consola o software, con precisión total sobre cada función.
De lo simple a lo profesional
La evolución de un montaje

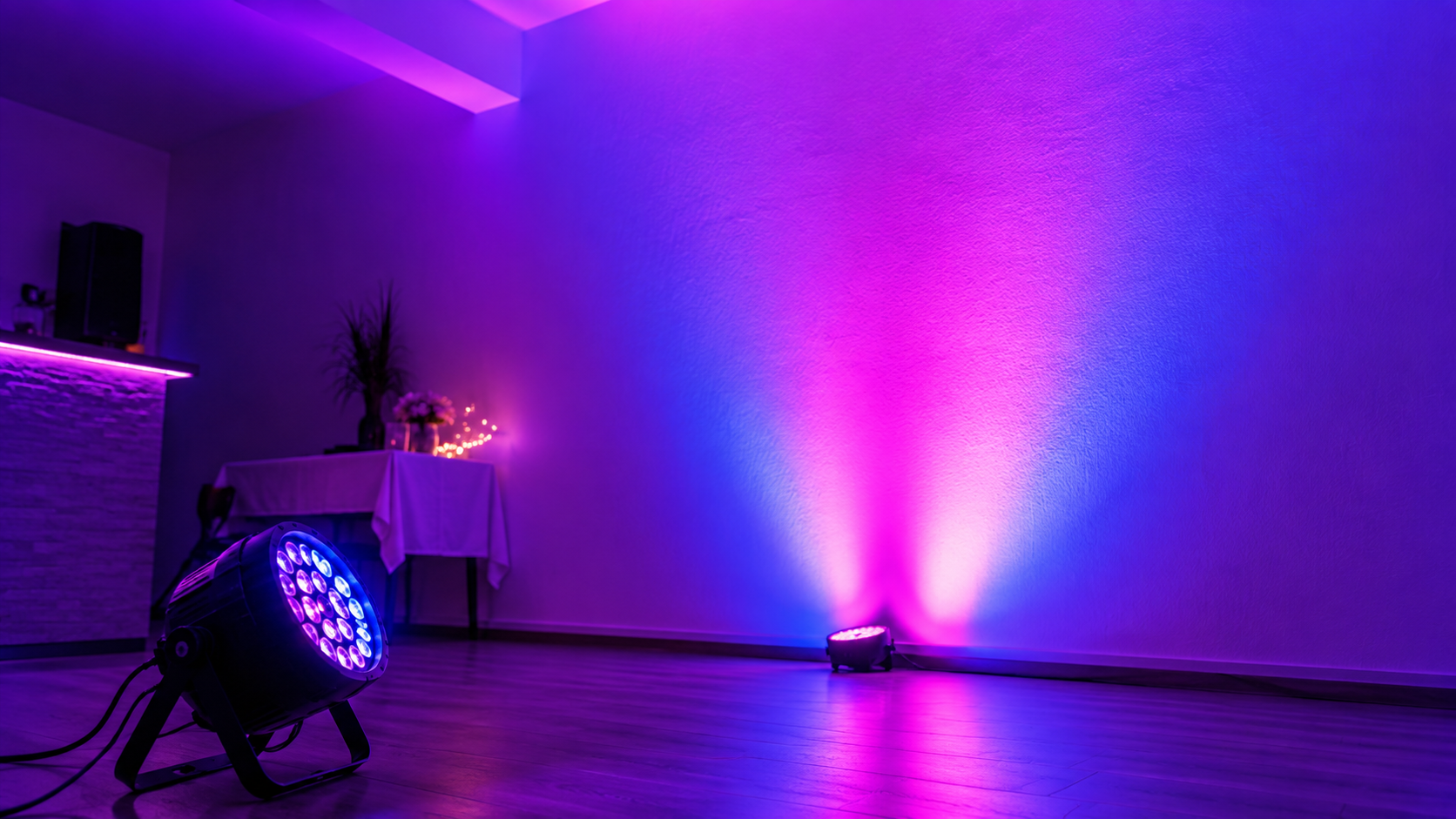

Una luz
Un PAR LED en modo automático.

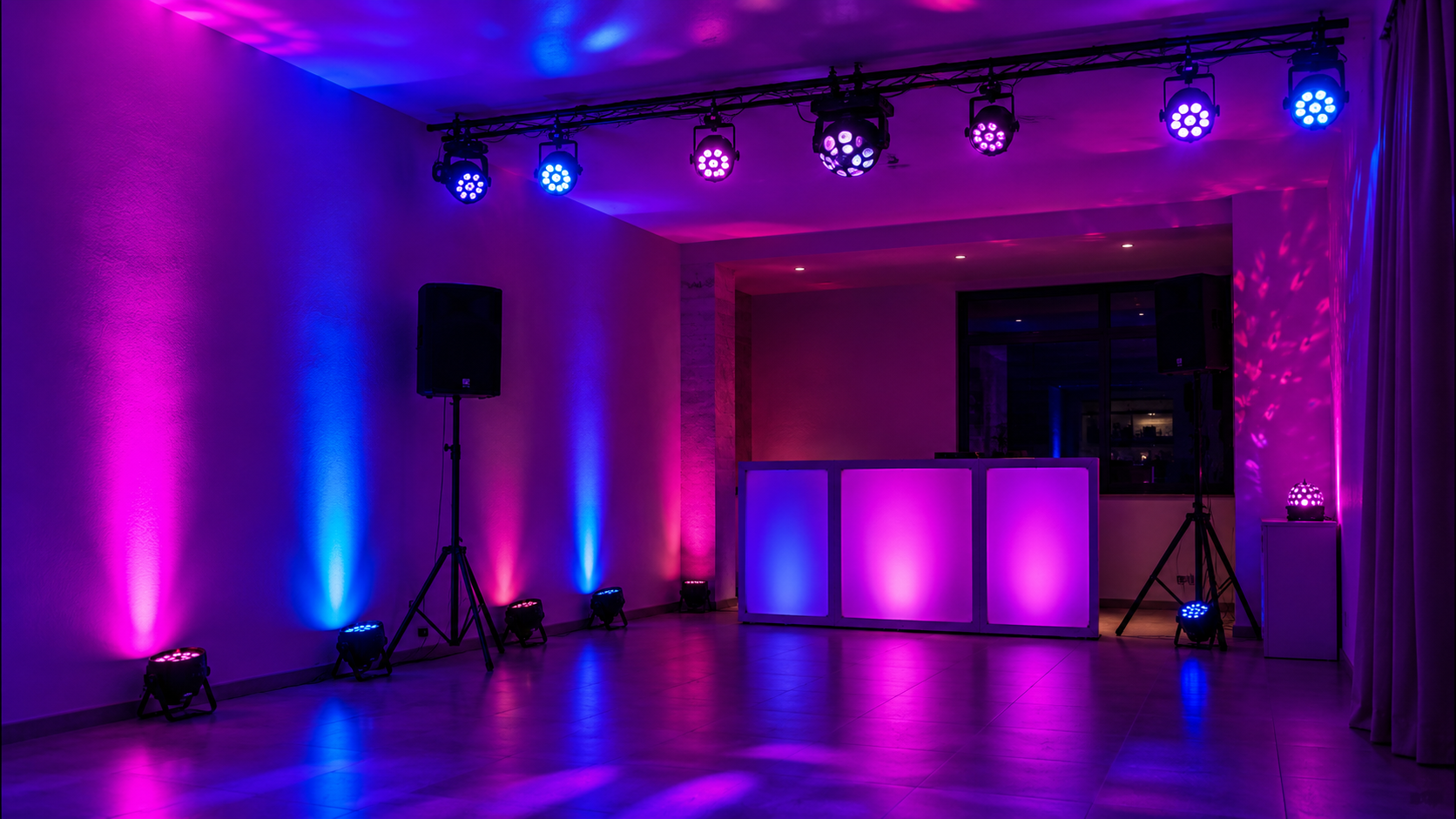

Varias luces
Equipos sincronizados por sonido o maestro/esclavo.

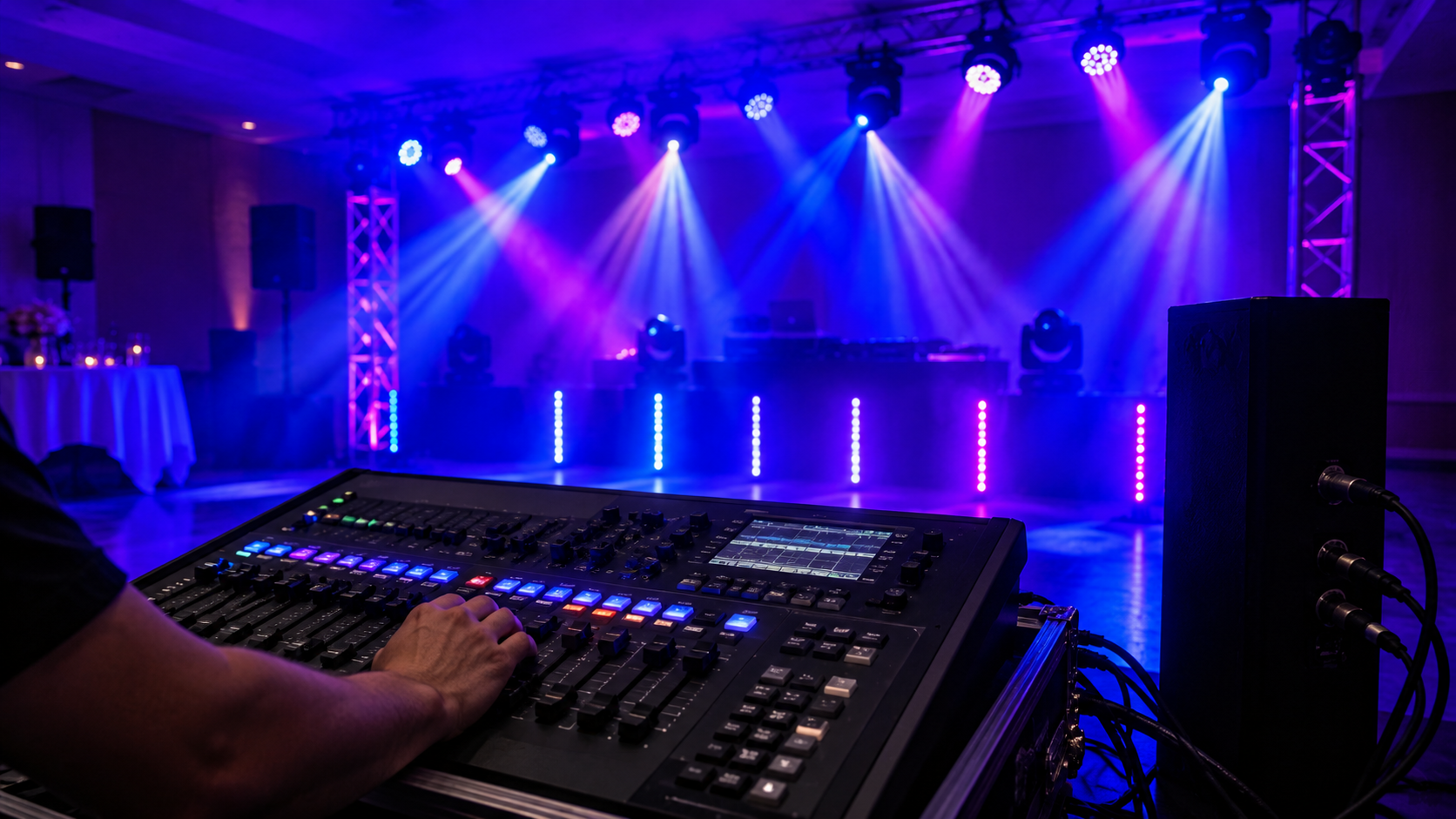

DMX
Control preciso, canal por canal, desde una consola.

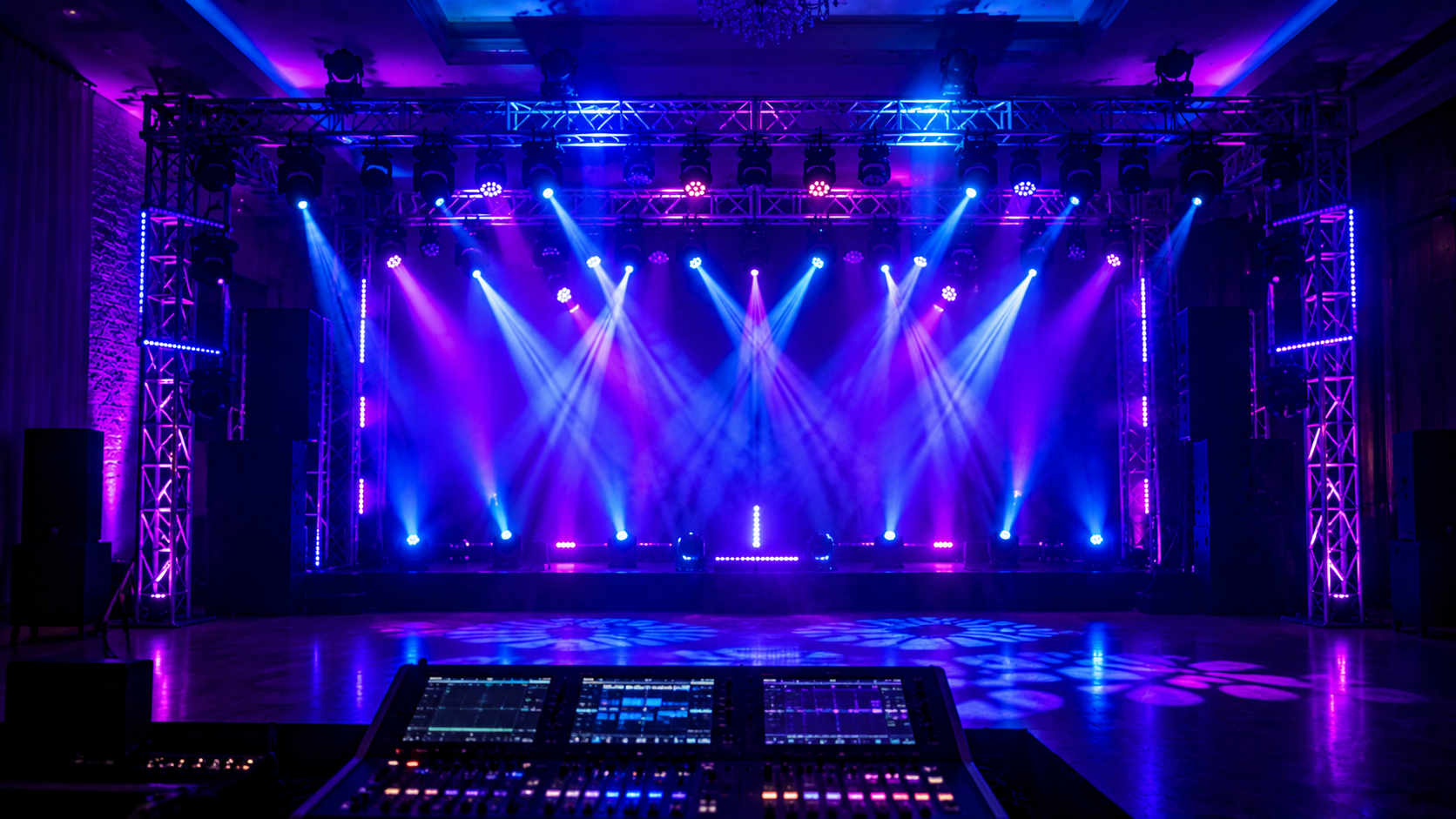

Escenario profesional
Decenas de luces, truss y consola trabajando como un show.
En detalle
DMX512, término por término
Los conceptos que vas a encontrar apenas empieces a mirar equipos con DMX.
- DMX512
- Protocolo estándar de la industria del entretenimiento para controlar iluminación y efectos digitalmente, transmitido por cable a través de conectores XLR.
- Direcciones
- El número (1–512) que le asignas a cada luz para que 'escuche' solo los canales que le corresponden dentro de un universo.
- Canales
- Cada función controlable de una luz (intensidad, color, movimiento, etc.) ocupa un canal DMX; un equipo puede usar desde 1 hasta más de 20.
- Universos
- Un universo DMX contiene 512 canales. Si necesitas controlar más luces de las que caben ahí, agregas un segundo universo.
- Daisy chain
- La forma de cablear luces DMX: cada equipo se conecta al siguiente en serie (entrada → salida), no en estrella.
- Terminadores
- Un conector con resistencia (típicamente 120 ohms) que se coloca en la salida del último equipo de la cadena, para evitar reflejos de señal.
- Interfaces
- El dispositivo (ej. USB-DMX) que conecta un computador o software a una línea DMX física.
- Controladores / consolas
- El equipo que programa y envía las señales DMX: desde una consola pequeña de pocos canales hasta consolas profesionales con cientos.
- Software
- Programas de control de iluminación que permiten programar escenas y chases desde un computador.
- Art-Net y sACN
- Protocolos que transportan datos DMX sobre una red Ethernet en vez de un cable DMX tradicional, permitiendo controlar más universos a mayor distancia.
Así se cablea
Más allá del glosario
Aspectos prácticos de trabajar con DMX
Conocer los términos es el primer paso; esto es lo que realmente resuelve problemas el día del montaje.
Cómo direccionar un equipo paso a paso
Cada luminaria DMX tiene un menú (o dip switches, en modelos antiguos) donde se le asigna una dirección de inicio — el canal del universo a partir del cual 'escucha'. Si un equipo usa 4 canales y lo direccionas en el canal 1, ocupa los canales 1-4; el siguiente equipo debería direccionarse en el canal 5 en adelante, para no superponerse. Un error de direccionamiento (dos equipos con la misma dirección, o rangos que se pisan) es la causa más común de que las luces 'no hagan lo que deberían'.
Cuántos universos necesitas
Un universo DMX tiene 512 canales. Para calcular cuántos necesitas, suma los canales de cada equipo en tu modo de canal elegido (ej. 10 moving heads de 16 canales cada uno = 160 canales, holgado en un solo universo). Cuando el total supera 512, se agrega un segundo universo — la mayoría de las consolas y controladores manejan varios universos en simultáneo, cada uno con su propia salida DMX.
RDM: cuando el cable habla en dos sentidos
RDM (Remote Device Management) es una extensión del protocolo DMX que permite comunicación bidireccional: el controlador no solo envía datos, también puede leer el estado de cada equipo (temperatura, horas de uso, dirección actual) y hasta redireccionarlo remotamente, sin subir a la escalera a cambiar un dip switch. No todo equipo ni toda consola lo soportan — es una función a verificar si te interesa gestionar un rig grande a distancia.
DMX inalámbrico (Wireless DMX)
En montajes donde tender cable es poco práctico (equipos móviles, exteriores, decoración distribuida), existen transmisores y receptores de DMX inalámbrico que replican la señal por radiofrecuencia. Funcionan bien en distancias moderadas y sin demasiadas interferencias, pero introducen una variable extra (alcance, línea de vista, congestión de la banda) que el cable DMX tradicional no tiene — para producciones críticas, el cable sigue siendo más confiable.
Errores comunes de cableado
Los problemas más frecuentes en una instalación DMX son: usar cable de micrófono XLR en vez de cable DMX certificado (tienen impedancia distinta y degradan la señal en tiradas largas), olvidar el terminador en el último equipo de la cadena (causa parpadeos o pérdida de control intermitente), y conectar en topología de estrella en vez de cadena (DMX es un bus serie: entrada→salida→entrada→salida, no una repartidora).
Consola física vs software: cuándo conviene cada uno
Una consola física dedicada ofrece control táctil inmediato (faders, botones) ideal para operar en vivo con ajustes rápidos. Un software de control (corriendo en notebook + interfaz USB-DMX) suele ser más flexible y económico para programar shows complejos con anticipación, aunque depende de que el equipo (notebook, interfaz) no falle a mitad de evento — muchos operadores profesionales usan software para programar y una consola física como respaldo en vivo.
Para tener en cuenta
DMX se aprende instalando, no solo leyendo — arma un montaje pequeño de 2-3 equipos para practicar direccionamiento y cableado antes de llevarlo a un evento real.
